Flowney 气动阀门 >> 不锈钢丝口气动控制阀
|
|
|
不锈钢丝口气动控制阀
设计规范
螺纹标准：ASME B1.20.1(NPT) DIN 2999 end Bs21
ISO 228/1 end 7/1 GB 1807.1806(G.ZG)
工作压力：16KGF/cm²
操作压力：3~10KGF/cm²
适用温度范围：–50℃~230℃
|

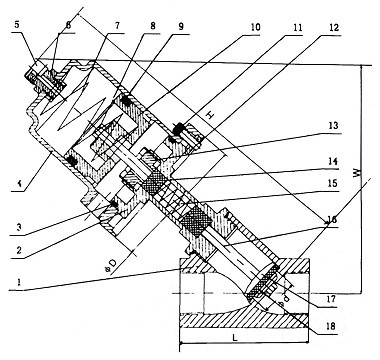

序号
|
部件
|
材质
|
数量
|
|
1
|
阀体
|
ASTM A351 CF8M
|
1
|
|
2
|
阀盖
|
ASTM A351 CF8M
|
1
|
|
3
|
O型圈
|
N.B.R(NITRILE)
|
1
|
|
4
|
缸体
|
ASTM A351 CF8M
|
1
|
|
5
|
防尘帽
|
S.S.304 OR ABS
|
1
|
|
6
|
排气阀
|
S.S.304
|
1
|
|
7
|
弹簧
|
65 MN
|
1
|
|
8
|
螺帽
|
S.S.304
|
1
|
|
9
|
V-密封圈
|
氟橡胶
|
1
|
|
10
|
活塞
|
ASTM A356.0
|
1
|
|
11
|
内六角螺钉
|
S.S.304
|
1
|
|
12
|
挡板
|
S.S.304
|
1
|
|
13
|
螺塞
|
青铜
|
1
|
|
14
|
填料
|
PTFE
|
1
|
|
15
|
弹簧
|
S.S.304
|
1
|
|
16
|
中轴
|
S.S.316
|
1
|
|
17
|
阀瓣
|
S.S.316
|
1
|
|
18
|
密封垫
|
PTFE
|
1
|
UNIT：mm
|
SIZE
|
Ød
|
L
|
H
|
ØD
|
W
|
|
1/2
|
15
|
65
|
200
|
94
|
142
|
|
3/4
|
20
|
75
|
210
|
94
|
146
|
|
1
|
25
|
90
|
215
|
94
|
151
|
|
1-1/4
|
32
|
110
|
260
|
120
|
195
|
|
1-1/2
|
40
|
120
|
270
|
120
|
200
|
|
2
|
50
|
150
|
280
|
120
|
210
|
|
| |
|
|
|
|
|
| |
|
